引風機概況 某電廠引風機為成都電力機械廠生產的AP系列雙級動葉可調軸流式風機，配備上海電機廠生產的型號為YKK710-6異步電動機，工作轉速為994r/min。從風機側向電動機側方向看，該引風機第1級動葉處軸承為1號軸承，第2級動葉處軸承為2號軸承，電動機兩側驅動端和非驅動端分別為3號和4號軸承，轉子順時針旋轉。該引風機在大修啟動后一直存在振動大問題，對機組的安全穩定運行造成嚴重影響。

　　振動測試

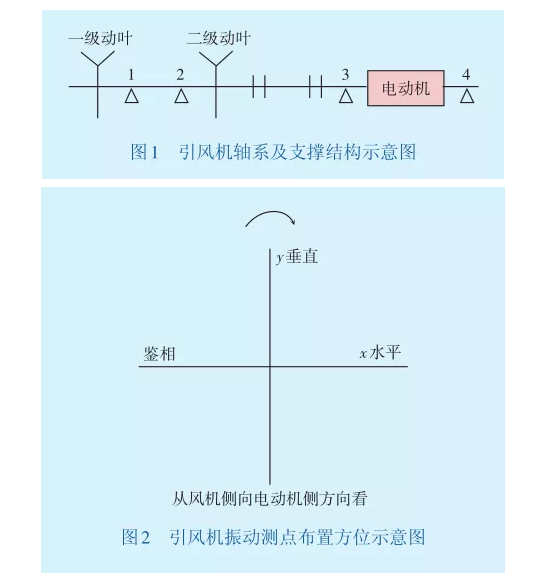

　　1 振動測點布置方式 引風機軸系及支撐結構如圖1所示，引風機振動測點布置方位如圖2所示。在1號、2號軸承處垂直和右側水平方向及3號、4號軸承處右側水平方向各布置1個振動測點，鑒相信號位置為左側水平方向。

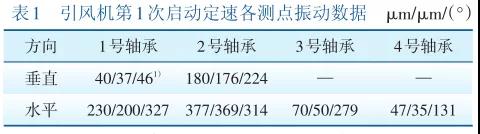

　　2 振動測試結果 引風機第1次啟動定速1000 r/min，各測點振動測試數據如表1所示。從表1數據可以看出，該引風機1號、2號軸承振動嚴重超標。引風機2號軸承處振動劇烈，水平方向振動***大(達377 μm)，垂直方向振動也達到了180 μm;1號軸承水平方向振動達230 μm，垂直方向振動不大;3號軸承水平方向振動稍大;4號軸承水平方向振動較小，且上述各測點振動成分均以基頻振動為主，基頻振動幅值及其相位穩定。
