測量活扭矩在真正的時間是新的 TorqueTrak 10 K 遙測系統比以前更輕松。通過簡單地裝入發射機、 電池、 到軸轉矩敏感應變計將幾乎任何驅動軸轉換成旋轉扭矩傳感器。

　　使用紅外遠程控制來調整發射機增益、 激活遠程分流校準或切換到備用電源模式的變送器。多線液晶電視接收機顯示器和鍵盤進行系統調整簡單明了。崎嶇的發射機中的低功耗允許更長的電池壽命，而先進的電子設備保證數據的準確和可靠的扭矩輸出。

　　為測量扭矩和軸功率監測旋轉驅動軸上。易于安裝。適合任何尺寸軸、 任何扭矩水平。TorqueTrak 儀器在實時提供準確、 可靠的轉矩和功率數據。 扭矩遙測系統低功耗使得電池使用壽命更長，可達24小時。

　　- 發射機外殼注模成型堅固耐用，綁帶凹槽及底部V型設計更易于在軸上安裝穩固。

　　- 屏蔽外殼有效防止電磁干擾。

　　- 扭矩遙測系統更寬的工作溫度范圍： -30~85℃。

　　- 帶有狀態指示燈。

　　特性與優點

　　易于使用-適合任何尺寸軸、 任何扭矩水平。沒有機器修改或拆卸所需。校準是完成的離軸。接收機顯示器和鍵盤提供友好的用戶界面。

　　紅外遠程控制-控制變送器操作包括信道選擇、 增益/范圍、 分流校準和低功耗待機模式。

　　可靠的數據傳輸-干凈、 無噪聲的數據信號通過模擬電壓輸出或通過 rs-232 數字?jǐn)?shù)據輸出。

　　備用電源模式-無斷開電池延長發射機電池使用壽命。

　　16 個頻道，-500 Hz 頻率響應同時使用多個系統。

　　堅固的鋼筋，注塑成型變送器房屋建為要求苛刻的應用程序和功能 V 型槽和磁帶插槽用于安裝的安全性。

　　用戶可調增益-到***有用的水平應變/扭矩信號放大。

　　TorqueTrak 10 K-共同的話題

　　A) 功能和好處：

　　TorqueTrak 10 K 遙測儀器從賓工程是測量在旋轉軸上的真正機械扭矩***的工具。

　　快速和容易的扭矩或應變測量。

　　便攜式。適合任何尺寸軸、 任何扭矩水平。(偉大的實地工作) !

　　電池供電的射頻發射機。(數據傳輸距離 ~ 20 英尺.)

　　前面板顯示、 遠程控制、 電待機、 分流校準、 電壓及數字輸出信號，和更多。

　　B) 安裝：

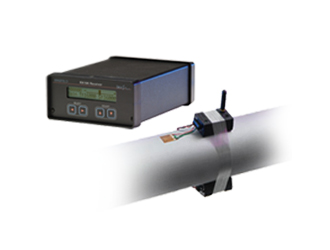

　　請看看上面的照片。在圖中軸是大約 4 英寸直徑。所示是三個組件，必須安裝在軸上的應變計，變送器和 9V 電池 (里面的電池座)。這些相同的三個項目使用，任何大小軸，或大或小。***的限制是在很小的軸，小于 0.5"直徑，例如，可能有需要較小的應變片的地方上。應變片所示 — — 標準全橋扭矩模式 — — 是大約一平方英寸的大小。發射機是幾乎完全相同大小、 形狀和重量的 9V 電池，加上電池座。平衡通常不是一個問題，也許在除了較小軸-小于 1 英寸，直徑為例。大致可以簡單地通過安裝他們大約 180 度彼此相對平衡的組件。

　　為節省空間射頻廣播的能量，減少發射機天線可以刪除或-它只是卸扣。刪除發射機天線會降低數據傳輸距離 ~ 20 英尺到 ~ 6 英尺，所以如果刪除了發射機天線接收天線應該是位于內的 6 英尺的發射機。(實際傳輸距離可能會大得多)。

　　發射機和有槽的玻璃纖維增強捆扎膠帶，這應該能環繞至少十個輪流來安全到軸組件的電池盒。磁帶的開口端應跟隨軸的旋轉，而不是導致軸的旋轉。提供額外的保護，把粘帶子到頭了，以便它不能解開。當您測試完成后，切斷磁帶和刪除組件。

　　C) 準確性與校準

　　使用 TorqueTrak 10 K 遙測系統，您可以實現精度優于 ± 1.0%滿刻度。精度是函數的兩個主要元素-應變計的正確安裝和系統的"敏感性"的準確測定。整個"系統"包括軸、 應變計和 TorqueTrak 10 K。"靈敏度"被表示扭矩輸入每路電壓輸出。輸入輸出曲線是線性的所以你只需要參考點。如下圖所示的三種方法的測定"靈敏度"。

　　1.***精確的方法來確定系統的敏感性是真實的機械校準，有時被稱為自重測試，已知的扭矩 (已知力/重量上一個已知的力矩臂) 應用于軸，記錄相應的輸出信號。示例： 100 磅重量的 1 腳上一刻臂等于 100 英尺-磅"已知扭矩輸入"。應用已知的轉矩，并觀察 TorqueTrak 10 K 系統的輸出電壓。整個系統的敏感性是等于每路電壓輸出扭矩輸入。采取參考使用不同已知的扭矩輸入值作為確認的"敏感性"值的兩個或更多點。

　　已知的力矩臂應貼上，在軸上使用夾或也許由錨到法蘭上。力矩臂的長度應該到的應用力/重量點從軸，軸的準確測量。已知的力/重量可能是經過校準的砝碼自由懸掛從手臂，在這種情況下的手臂會水平維度的時刻?；蛘呖梢允褂眯?zhǔn)的扭矩扳手應用已知的力。在大軸上的已知的力可以應用使用一臺起重機或杰克和測量與校準的負載單元格。

　　小心!施加的力與力矩臂必須相互垂直的。小心您的測量，特別是如果力矩臂下降時自由懸掛重量應用。在這種情況下，力矩臂的長度變短重量/力與垂直維度中。

　　2.滿刻度扭矩計算器： TorqueTrak 10 K-系列計算器

　　這是***常見的方法的測定靈敏度。此頁上的上部計算器可以用于確定***佳增益設置為 10 K，TorqueTrak 基于軸特性和你期望適用于軸的扭矩的量。(標準出廠默認值： 增益 = 4000.)為獲得***佳的準確性，輸入精確值 * 所有的輸入 — — 軸的直徑、 計靈敏系數、 彈性模量和泊松比。然后，"計算滿刻度扭矩"。由此產生的充分規模扭矩完全涉及全規模輸出電壓，10.0 VDC 的 TorqueTrak 10 K。整個系統的敏感性是等于每滿規模轉矩輸入全尺度電壓輸出。

　　* 軸的直徑在靈敏度計算產生重大的影響 — — 應該使用的精確值。蓋奇的因素被提供與應變計的包。彈性模量和泊松比可能錄得由軸的生產廠***，但它可能很難恢復這些值。使用標稱值為彈性模量和泊松比介紹了可能達到的扭矩讀數的 ± 3%的不確定性。這并不是說使用標稱值引入了錯誤，因為真實軸特征可能正好等于所用的名義值。

　　3.扭矩應變計算器再加上并聯電阻計算器：計算器上此頁的上部計算器可以用于確定在單位的"應變"(微英寸/英寸)，結果從給定軸扭矩等定義 (直徑等) 應變時選擇 10 K TorqueTrak 遙測系統增益級，知道預期充分規模"應變"在您的應用程序?qū)苡杏?。較低的計算器可以用于確定涉及到已知的應變/力矩在上部計算器中確定的并聯電阻值。適用于應變計橋來模擬已知的扭矩輸入分流電阻。觀察 10 K TorqueTrak 的輸出電壓。系統的敏感性是等于每路電壓輸出扭矩輸入。

　　應變片是一種電阻式全橋配置。與標準布線，應用的節點之間的分流電阻 (+ EXC 和 + 森) 或 (— — EXC 和 — — 森) 會導致輸出信號的正方向移動。更改節點 (從更改 + EXC 到 — — EXC，例如) 之一的極性將導致輸出信號，在相反的方向移動。

　　4.TorqueTrak 10 K 有分流校準電阻可以使用遠程控制應用的發射機中內置的兩個參考。這些都是真正分流電阻器應用權在應變片來模擬真實應變。

　　分流電阻 (參考 1)： 437400 Ω，± 0.1%，25 ppm / ° c。模擬應變 *： 100 微應變，名義。分流電阻 (參考 2)： 87370 Ω，± 0.1%，25 ppm / ° c。模擬應變 *： 500 微應變，名義。* 模擬應變值假設 350 歐姆全橋應變片。

　　頻率響應： 0-500 Hz (-3dB @ 500 Hz)。

　　采樣速率： 2400年樣品/秒。

　　階躍響應 (延遲加上升時間)、 扭矩輸入： 4.2msec，典型。

　　濾清器：篩選器參數允許用戶改變輸出信號的帶寬。它的功能作為一個低通濾波器，意思衰減頻率以上所選的值。這允許用戶減少對輸出信號的***頻率數據量 (即，降低噪聲) 和有效的平均輸出值?？蛇x擇篩選器的值是 500、 250、 120、 60、 30、 15、 8、 4、 1 Hz。

　　D) 渠道：

　　通道是從一個單一的傳感器，通常應變片粘結到軸的單個數據傳輸信號。TorqueTrak 10 K 有十六個可用的頻道。對于每個通道，數據是"廣播"由 TX10K 發射機使用一個不同的、 ***特的無線電頻率。所有 16 個信道都在 903 到 925 MHz 的廣播的頻段。每個通道 (每個數據信號) 需要一個完整的 TorqueTrak 10 K 系統，發射機和接收機。RX10K 接收器可以一次處理只有一個數據信號 — — 它只有一個輸出信號。例如，若要同時處理兩個數據信號，將需要兩個完整的 TorqueTrak 10 K 系統-兩個發射器和兩個接收器-每個系統設置為不同的頻道。因為這兩個系統將設置為不同的渠道，傳輸?shù)臄?shù)據信號將不會互相干擾-沒有"相聲"。

　　如果你愿意"切換"從一個頻道到下一個，它是可能只是一個 RX10K 接收機，使用幾個 TX10K 變送器。例如，您可以有兩個發射器同時廣播他們的數據信號。使用只有一個接收器，您可以過程通道 #1 為一段時間，然后將更改為使用接收器鍵盤的 #2 通道。仍然，你只能一次處理一個通道。但你可以改變從通道 #1 至 #2 通道等等而不必停止該設備。請考慮每個傳感器 (每通道) 的差異時使用一個接收器的"觸發器"多個應變計/變送器通道。具體來說，零偏移和發射機增益設置可能不相同，所有的頻道。如果你不能停止順序設計到設備并重新校準當您切換到每個新的通道，你可能想要事先作出各種應變計/變送器渠道等效。例如，你可以"平衡橋"為所有的通道，使所有的初始為空偏移量等于零通過安裝分流電阻作為必要的權利，在應變片或在發射機的螺絲端子。請確保各種變送器都設置為相同的增益設置。

　　E) 數據傳輸：

　　發射器用品受規管的 2.5VDC 對全橋應變片，并接收其輸出。發射機電路措施和應變計輸出信號放大并將測量轉換為數字?jǐn)?shù)據 nrz 碼格式的流。此數據流然后發送到發射機射頻模塊。射頻發射機頻率調制 (FM) 的載波信號與數據流。從發射機的 FM 射頻信號接收和解調出的 RF 接收模塊。接收器模塊的輸出是相同的 nrz 碼格式數字?jǐn)?shù)據流，會被輸入到發射機射頻模塊。此數據是收到了由單片機、 進行錯誤檢查和發送到數字模擬轉換器 (DAC)。數模轉換器將模擬信號發送到篩選和緩沖階段。這些階段的輸出是系統的輸出信號，在應變片測量的原始信號成正比。TorqueTrak 10 K 輸出數據： 模擬電壓，±10VDC / RS-232 數字 / 接收器上 LED 顯示屏。

　　TorqueTrak 10 K 系統可以操作與發射機天線中刪除，這可能是可取的當軸處開放空間是有限的。刪除發射機天線 (它只是卸扣) 減少廣播的能源，減少傳輸?shù)木嚯x ~ 20 英尺到 ~ 6 英尺。保持接收天線的發射機 3 英尺內，您可以操作刪除的發射機天線。

　　F) 數據處理及顯示：

　　TorqueTrak 10 K 的輸出數據被提供三種格式：

　　模擬電壓輸出。0±10VDC ;在軸上的扭矩成正比。

　　接收器上的數值顯示。0±10VDC ;在軸上的扭矩成正比。

　　數字?jǐn)?shù)據輸出。

　　數據采集— — 我們推薦的數據采集硬件和軟件提供由我們的合作伙伴，OpDAQ 系統公司這些數據采集產品的設計專門為 10 K TorqueTrak 應用程序，可以自定義為特定的應用程序。

　　OpDAQ 系統、 產品信息： Op Torq 現場試驗 2、用戶手冊 Op Torq 字段測試系統是***的數據采集系統由 LabVIEW 從 10 K TorqueTrak 儀器和 RPM 接機 (可選) 在現場測試，海審訊等的測量數據處理。系統功能的軟件與功能***的圖形化工具和一個 USB 采集模塊來記錄和分析的扭矩和轉速 (可選) 測量旋轉軸上，再加上機械功率 (Hp 或千瓦) 的計算和分析。

　　G) 遠程控制：

　　紅外遙控旨在改變發射機設置，比如電源待機狀態，同時停止軸，不旋轉，然而，可以通過遠程控制在慢軸速度更改的設置。在我們的測試在 1.7 英寸 (43 毫米) 直徑軸上，遠程控制可以成功變送器在更改設置軸轉速大約 0-100 RPM。限制因素是瞄準線"停留時間"的紅外傳感器的遠程控制系統的量。遠程控制應在接近的接近度對發射機，幾英寸內, 更改設置時。遠程控制是相對較低功耗的設計，以便它不會無意中更改設置相鄰的 Transmitter(s)，在多通道的情況下測試安裝。

　　扭矩遙測系統TT10K主要有以下特點：

　　扭矩遙測系統發射機

　　- 低功耗使得電池使用壽命更長，可達24小時。

　　- 發射機外殼注模成型堅固耐用，綁帶凹槽及底部V型設計更易于在軸上安裝穩固。

　　- 屏蔽外殼有效防止電磁干擾。

　　- 更寬的工作溫度范圍： -30~85℃。

　　-扭矩遙測系統 帶有狀態指示燈。

　　扭矩遙測系統接收機

　　- 扭矩遙測系統接收機的顯示窗口及按鍵設置為用戶提供了友好的界面。多種參數顯示：輸出信號，偏置信號、系統增益、極性、射頻通道及強度、濾波選項、錯誤代碼等。

　　- 扭矩遙測系統可對輸出信號進行程控濾波設置

　　- 接收機信號輸出為模擬電壓，也可通過RS-232端口數字輸出。

　　扭矩遙測系統系統

　　-扭矩遙測系統 操作方便：可用手持式遙控器對發射機進行通道選擇、增益/量程、校準、電池等待模式設置等控制，而不必將發射機拆下。

　　- 扭矩遙測系統更寬的頻響范圍500Hz
