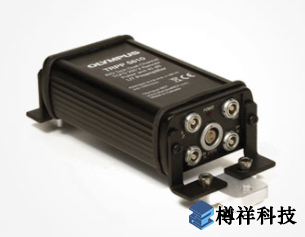

TRPP 5810™單元是專用于TOFD檢測和兼容奧林巴斯掃描儀線以及PV-100和PV-200焊接檢測系統的***性能遠程脈沖發生器/前置放大器。

　　該遠程脈沖發生器/前置放大器通過將40 dB前置放大器與遠程***壓(200 V)脈沖中繼器組合在一個小型機箱中，為TOFD檢測提供了***佳的信噪比。TRPP 5810支持兩個UT通道，可同時檢測一對或兩對TOFD探頭。

　　TRPP 5810可用作脈沖發生器和/或前置放大器。

　　TRPP 5810作為Pulser

• 　　提供額外的脈沖增益，以便在需要時產生更強的信號，以顯示難以檢測的缺陷。

　　TRPP 5810作為前置放大器

• 　　提供必要的附加增益或寬帶信噪比增強，用于在表現出***超聲波衰減的材料的厚部分上獲得***佳信號。
• 　　允許從遠程傳感器驅動長電纜。

　特征

• 　　在***達10 kHz的PRF下，可承受***達300 V的脈沖電壓，脈沖寬度超過500 ns。
• 　　尺寸(寬×***×長)：57mm×32mm×90mm
• 　　重量：300克
• 　　UT連接器：8×LEMO 00女
• 　　防水/防潮：NEMA 4-IP66。防銹。
• 　　由外部12 VDC源或儀器供電。
• 　　電源連接器：兼容標準奧林巴斯臍帶電纜(男性Fisher 103型)
• 　　紅色電源指示燈
• 　　工作溫度范圍：-10°C至60°C

　產品規格

　　脈沖發生器

• 　　遠程***壓(200 V)脈沖中繼器
• 　　***達10 kHz的PRF，每通道100 ns，單通道******可達20 kHz，50 ns
• 　　脈沖側輸出可防止儀器輸出誤用和不正確連接。

　　前置放大器(接收器)

• 　　40 dB前置放大器
• 　　探頭頻率范圍為1 MHz至15 MHz。
• 　　前置放大器側輸入和輸出可防止儀器輸出誤用和不正確連接。

　選項

• 　　電源線(來自TomoScan FOCUS LT)

　　連接到TomoScan FOCUS LT™的5 m電源電纜

• 　　電源線(來自OmniScan)

　　10米電源線連接到OmniScan®

• 　　變壓器和電纜

　　變壓器(120 VAC至240 VAC輸入至12 VDC輸出)，帶10 m電源電纜
