手動XY掃描儀

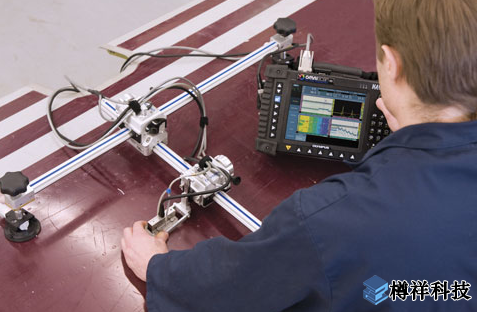

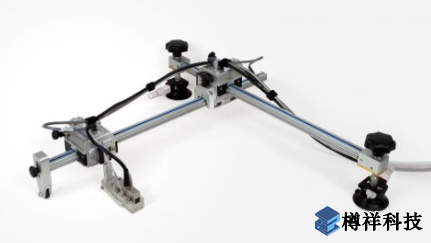

　　GLIDER XY掃描儀是一種雙軸編碼掃描儀，用于手動檢查輕微彎曲或平坦的復合材料表面。掃描儀非常適合用以下技術進行光柵掃描：

• 　　常規超聲波(UT)
• 　　相控陣超聲波(PAUT)
• 　　渦流(EC)
• 　　渦流陣列(ECA)

　　常用的檢查材料包括復合材料和鋁，使用吸盤莢; 和碳鋼，使用可選的磁性莢。

　設計特點

　　X軸連接到兩個安裝盒。根據要檢查的材料，可以使用以下型號之一：

• 　　吸盤安裝架(附帶)
• 　　磁性安裝盒(可選)

　　有兩個編碼器模塊(每個軸上一個)來測量探頭位置。這些模塊的位移可以在3.27mm的步長，自由運行或鎖定。

　　掃描儀有三種格式(18英寸，24英寸和36英寸)，具體取決于所需的掃描覆蓋范圍：

• 　　GLIDER 18 x 18
• 　　GLIDER 24 x 24
• 　　GLIDER 36 x 36

　GLIDER掃描儀套件包括：

• 　　兩個軌道用于所需的行程(18英寸，24英寸，或36英寸，取決于型號)
• 　　兩個位移編碼模塊
• 　　兩個吸盤安裝莢
• 　　5米編碼器電纜與OmniScan儀器兼容
• 　　相控陣列(40 mm)
• 　　TOFD / PE軛(31.75 mm)
• 　　90°探頭支架安裝支架
• 　　180°探頭支架安裝支架
• 　　探頭支架帶彈簧支架
• 　　灌溉管和配件
• 　　硬手提箱

　選項

　　磁性安裝豆莢

　　磁性安裝豆莢啟用鐵磁表面(部件號GLIDER-A-01)使用

　　跟蹤

　　在18 ...，24 ...，或36。軌道可作為選項。

　　手動水泵套件

　　水泵與掃描儀臍帶電纜兼容。它也可以與提供的管道一起使用。包括油箱，管道和Y分流器(部件號OPIX105)。

　　電動水泵套件

　　CFU-03和CFU-05是便攜式電動泵單元，用于在超聲波檢測期間向楔形物提供耦合劑。

　特征

• 　　非常適合于相控陣UT，常規UT和使用一個探頭的渦流檢測技術
• 　　兼容OmniScan，TomoScan FOCUS LT(帶可選適配器)和其他使用適當編碼器電纜的儀器。
• 　　兩個軸與防水編碼器進行位置編碼XY掃描
• 　　軸定位具有***小的間隙
• 　　兩個模塊都安裝在軸承上，以實現精確和平穩的位移
• 　　兩個裝有樞軸的安裝莢使表面跟隨
• 　　鎖定裝置允許每個軸被鎖定
• 　　模塊位移可以是3.27 mm的增量或自由運行模式
• 　　探頭支架安裝在支撐臂系統上，如果需要，可以彈簧加載。
• 　　鋁框架用于輕質和無銹組件
• 　　滑動Y軸提供更大的掃描靈活性和改進的便攜性

　產品規格

　　重量：5公斤至8公斤，取決于配置

　　吸盤莢保持力：每公斤7公斤

　　磁莢保持力：每公斤81公斤

　　編碼器分辨率：13步/毫米(±0.15步/毫米)，330步/在。(±0.006步/英寸)

　　編碼器連接：DE-15至2 LEMO 90°

　　部分掃描的***小曲率：50厘米(20英寸)，外徑
