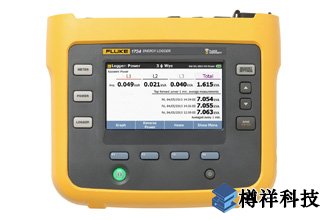

Fluke 1732 和 1734三相功率計
產品概述
Fluke 1732 和 1734 三相功率計推出了一種新的簡單方式，幫助用戶找出浪費能耗的源頭。找出設施中消耗能耗的位置(包括進戶線和各個電路在內的所有位置)，以及消耗能耗的時刻。通過 Fluke Connect® 應用遠程訪問數據并與您的團隊共享，讓您可以保持更安全的工作距離并實時做出重要決策，減少對使用防護裝備、實地到現場檢查的需要。
分析設備中的能耗使用情況有助于您確定節能機會，并為您提供可作為行動依據的數據。全新的能源分析軟件包可讓您比較不同時間的多個數據點，以便全面了解能源使用情況，這是降低能源成本的***步。
產品特點
主要測量： 自動捕獲和記錄電壓、電流、功率、功率因數、電能及相關值
兼容 Fluke Connect®： 在儀器上查看本地的數據，或者使用 Fluke Connect 移動應用程序和桌面軟件通過您企業的 WiFi 網絡查看數據
儀器供電方便： 直接從測量電路給儀器供電
業內******安全級別： 進戶線和下游負載額定使用 600 V CAT IV/1000 V CAT III
測量所有三個相位： 隨附 3 個柔性電流探頭
全面記錄： 該設備上可以存儲 20 多個不同的記錄數據會話包。實際上，所有的測量值均自動記錄，讓您不再丟失測量趨勢。甚至可以在記錄會話期間以及下載前查看這些趨勢，進行實時分析
優化的用戶界面： 快速引導性的圖形設置可確保您每次都能捕獲正確的數據，而智能的驗證功能會指明連接是否正確，從而減少用戶的疑慮
明亮的彩色觸摸屏： 在全圖形化顯示屏上就能方便地進行實地分析和數據檢查
優化的用戶界面： 每次根據指示按照?qǐng)D形化步驟進行快速設置后，均就能獲取正確的數據;而且借助智能化驗證功能可降低設備連接的不確定性
通過前面板或 Fluke Connect 應用程序完成“現場設置： 無需返回辦公室進行下載和設置，也不必?cái)y帶計算機至電氣面板
全面的集成記錄： 將其他 Fluke Connect 設備連接到 Fluke 1734 可同時記錄另外兩個測量參數，幾乎是 Fluke Connect 無線數字萬用表或模塊上提供的所有參數*
Energy Analyze Plus 應用軟件： 使用自動報告功能下載并分析電能消耗的各項細節
| 技術指標 | |||||
| 精度 | |||||
| 參數 | 量程 | 分辨率 | 參考條件下的內在準確度（讀數百分比 + 量程百分比） | ||
| 電壓 | 1000 V | 0.1 V | ±(0.2% + 0.01%) | ||
| 電流：直接輸入 | i17xx-flex 1500 12" | 150 A | 0.1 A | ±(1% + 0.02%) | |
| 1500 A | 1 A | ±(1% + 0.02%) | |||
| i17xx-flex 3000 24" | 300 A | 1 A | ±(1% + 0.03%) | ||
| 3000 A | 10 A | ±(1% + 0.03%) | |||
| i17xx-flex 6000 36" | 600 A | 1 A | ±(1.5% + 0.03%) | ||
| 6000 A | 10 A | ±(1.5% + 0.03%) | |||
| i40s-EL 電流鉗 | 4 A | 1 mA | ±(0.7% + 0.02%) | ||
| 40 A | 10 mA | ±(0.7% + 0.02%) | |||
| 頻率 | 42.5 Hz 至 69 Hz | 0.01 Hz | ±(0.1%) | ||
| 輔助輸入 | ±10 V 直流 | 0.1 mV | ±(0.2% + 0.02%) | ||
| 電壓***小值/***大值 | 1000 V | 0.1 V | ±(1% + 0.1%) | ||
| 電流***小值/***大值 | 由附件定義 | 由附件定義 | ±(5% + 0.2%) | ||
| 電壓 THD | 1000% | 0.1% | ±0.5 | ||
| 電流 THD | 1000% | 0.1% | ±0.5 | ||
| 固有不確定性 ±（讀數百分比 + 量程百分比）¹ | |||||
| 參數 | 影響量 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| 有功功率 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 有功能量 Ea | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在功率 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在能量 Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 無功功率 Q | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
| 無功能量 Er | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
| 功率因數 PF | - | ±0.025 | |||
| 位移功率因數 | - | ±0.025 | |||
| DPF/cos? | - | ±0.025 | |||
| 量程的額外不確定度¹ | V P-N>250 V | 0.015% | 0.0225% | 0.0225% | 0.015% |
|
¹ 量程 = 1000 V x 電流范圍 參考條件：
|
|||||
| 電氣技術指標 | |||
| 電源 | |||
| 電壓量程 | 使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V | ||
| 使用標準電源線時為 100 V 至 240 V (IEC 60320 C7) | |||
| 功耗 | ***大為 50 VA（使用 IEC 60320 輸入時***大為 15 VA） | ||
| 能效 | ≥ 68.2%（符合能效規范） | ||
| ***大空載損耗 | < 0.3 W（僅當使用 IEC 60320 輸入時） | ||
| 主電源頻率 | 50/60 Hz ± 15% | ||
| 電池 | 鋰離子電池 3.7 V, 9.25 Wh（客戶可進行更換） | ||
| 電池供電的運行時間 | 標準操作模式下 4 小時，節電模式下******可達 5.5 小時 | ||
| 充電時間 | < 6 小時 | ||
| 數據采集 | |||
| 分辨率 | 16 位同步采樣 | ||
| 取樣頻率 | 50/60 Hz 時為 10.24 kHz，與電源頻率同步 | ||
| 輸入信號頻率 | 50/60 Hz（42.5 至 69 Hz） | ||
| 接線方式類型 | 1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ Aron/Blondel（兩表法），3-φ 開腳delta，僅電流（負載分析） | ||
| 數據存儲 | 內部閃存（用戶無法更換） | ||
| 內存容量 | 典型值：10 個為期 8 周、間隔為 1 分鐘和 500 個事件的記錄會話¹ | ||
| ¹可能的記錄會話數和記錄周期取決于用戶的需求。 | |||
| 基本間隔 | |||
| 測量的參數 | 電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量 | ||
| 平均間隔 | 1 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘 | ||
| 平均時間***小/***大值 | 電壓、電流：每半周更新一次的全循環 RMS 輔助功率：200ms | ||
| 需求間隔（能量?jī)x表模式） | |||
| 測量的參數 | 電能量（Wh、varh、VAh）、PF、***大需量、電能成本 | ||
| 間隔 | 5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關 | ||
| 符合標準 | |||
| 功率 | IEEE 1459 | ||
| 通訊接口 | |||
| USB-A |
通過 U 盤進行的文件傳輸，固件更新 ***大電流：120 mA |
||
| WiFi | 通過直接連接或 WiFi 網絡進行文件傳輸和遠程控制 | ||
| 藍牙 | 從 Fluke Connect® 3000 系列模塊讀取輔助測量數據（需要 1734 或 1732 升級選件） | ||
| USB-mini | 將數據下載到 PC | ||
| 電壓輸入 | |||
| 輸入通道 | 4 個（三相和零線） | ||
| ***大輸入電壓 | 1000 Vrms、CF 1.7 | ||
| 輸入阻抗 | 10 MΩ | ||
| 帶寬 (-3 dB) | 42.5 Hz - 3.5 kHz | ||
| 縮放 | 1:1、可變 | ||
| 電壓安全等級 | 1000 V CAT III/600 V CAT IV | ||
| 電流輸入 | |||
| 輸入通道 | 3 個，自動為連接的傳感器選擇模式 | ||
| 輸入電壓 | 電流鉗輸入：500 mVrms/50 mVrms；波峰系數 2.8 | ||
| Rogowski 羅氏線圈輸入 | 50 Hz 時為 150 mVrms/15 mVrms，60 Hz 時為 180 mVrms/18 mVrms；波峰系數 4；全部位于探頭額定量程內 | ||
| 量程 | 使用細柔性電流探頭 i17XX-flex1500 12 為 1 A 至 150 A/10 A 至 1500 A | ||
| 使用細柔性電流探頭 i17XX-flex3000 24 為 3 A 至 300 A/30 A 至 3000 A | |||
| 使用細柔性電流探頭 i17XX-flex6000 36 為 6 A 至 600 A/60 A 至 6000 A | |||
| 40 mA 至 4 A/0.4 A 至 40 A（40 A 電流鉗 i40s-EL） | |||
| 帶寬 (-3 dB) | 42.5 Hz - 3.5 kHz | ||
| 縮放 | 1:1、可變 | ||
| 輔助輸入 | |||
| 輸入通道 | ="2" | ||
| 輸入量程 | 0 至 ± 10 V 直流，1 個讀數/秒 | ||
| 變比系數（2014 年起適用） | 格式：mx + b（增益和偏移）用戶可配置 | ||
| 單位顯示（2014 年起適用） | 用戶可進行配置（7 個字符，例如 °C、psi 或 m/s） | ||
| 無線連接 | |||
| 輸入通道 | ="2" | ||
| 支持的模塊 | Fluke Connect® 3000 系列 | ||
| 采集 | 1 個讀數/秒 | ||
| 環境指標 | |||
| 工作溫度 | -10 °C 至 +50 °C（14 °F 至 122 °F） | ||
| 存放溫度 | -20 °C 至 +60 °C (-4 °F 至 140 °F)，包括電池：-20 °C 至 +50 °C (-4 °F 至 122 °F) | ||
| 工作濕度 | 10 °C 至 30 °C（50 °F 至 86 °F）******相對濕度 95% | ||
| 30 °C 至 40 °C（86 °F 至 104 °F）******相對濕度 75% | |||
| 40 °C 至 50 °C（104 °F 至 122 °F）******相對濕度 45% | |||
| 工作海拔 | 2000 m（***達 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV） | ||
| 儲存海拔 | 12,000m | ||
| 外殼 | IP50（符合 EN60529） | ||
| 振動測試 | MIL-T-28800E，類型3，III 級，B 式 | ||
| 安全性 | IEC 61010-1 | ||
| IEC 電源輸入：過電壓類別 II，污染等級 2 | |||
| 電壓端：過電壓類別 IV，污染等級 2 | |||
| IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V | |||
| 電磁兼容性 | EN 61326-1：工業 CISPR 11：Group 1，Class A | ||
| 韓*** (KCC)：A 類設備（工業廣播和通訊設備） | |||
| USA (FCC)：47 CFR 15 B 部分。按照第 15.103 條規定，本產品被視為免稅設備 | |||
| 溫度系數 | 0.1 x 精度指標/°C | ||
| 通用技術指標 | |||
| 彩色 LCD 顯示屏 | 4.3 英寸有源矩陣 TFT, 480 像素 x 272 像素, 電阻式觸摸屏 | ||
| 保修期 | 儀器和電源：兩年（不包括電池） | ||
| 附件：一年 | |||
| 校準周期：兩年 | |||
| 尺寸 | 儀器：19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in) | ||
| 電源：13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in) | |||
| 儀器連接電源時：19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in) | |||
| 重量 | 儀器：1.1 kg (2.5 lb) | ||
| 電源：400 g (0.9 lb) | |||
| 防篡改保護 | 防盜鎖槽 | ||
| i17xx-flex 1500 12 柔性電流探頭技術指標 | |||
| 測量量程 | 1 至 150 A 交流電/ 10 至 1500 A 交流電 | ||
| 無損電流 | 100 kA (50/60 Hz) | ||
| 參考條件下的固有誤差* | 讀數的 ±0.7% | ||
| 173x + iFlex 精度 | ±（讀數的 1% + 量程的 0.02%） | ||
| 超出工作溫度范圍的溫度系數 | 讀數的 0.05%/°C，讀數的 0.09%/°F | ||
| 工作電壓 | 1000 V CAT III, 600 V CAT IV | ||
| 探頭電纜長度 | 305 mm (12 in) | ||
| 探頭電纜直徑 | 7.5 mm (0.3 in) | ||
| ***小彎曲半徑 | 38 mm (1.5 in) | ||
| 輸出電纜長度 | 2 m (6.6 ft) | ||
| 重量 | 115 g | ||
| 探頭電纜材質 | TPR | ||
| 連接器材質 | POM + ABS/PC | ||
| 輸出電纜 | TPR/PVC | ||
| 工作溫度 | 測試環境下導線溫度為 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超過 80 °C (176 °F) | ||
| 非工作狀態下溫度 | -40 °C 至 +80 °C（-40 °F 至 176 °F） | ||
| 工作狀態下的相對濕度 | 15% 至 85% 無冷凝 | ||
| IP 等級 | IEC 60529:IP50 | ||
| 保修期 | 1 年 | ||
* 參考條件：
|
|||
