接地故障檢測器　，用于不到100 kW的不接地陣列

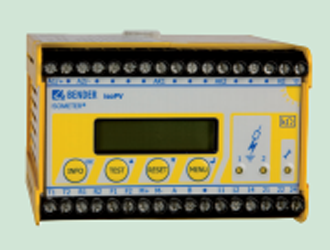

　　描述isoPV

　　用于不接地太陽能電池陣列的數字接地故障檢測器

　　該器件符合或超過NEC 690.35和CEC 64-018(1)(e)對未接地太陽能電池陣列進行接地故障檢測的要求，以及即將到來的2014年啟動前陣列隔離測試的要求。

　　isoPV在***達793 VAC / 1100 VDC的隔離(未接地)太陽能電池陣列中檢測接地故障。iso-PV通過測量系統的絕緣電阻來監測接地故障，甚至可能在泄漏電流之前提供接地故障的早期指示?？梢詸z測到交流和直流接地故障，包括在具有***泄漏電容的系統上。

　　專為光伏陣列而設計的iso-PV滿足NEC第690.35條關于未接地直流太陽能電池陣列的地面檢測要求。包括兩個組件，即地面探測器和***壓耦合器。兩者都需要操作(電壓耦合器可以安裝在單***的機柜中以保持***壓連接分離)。iso-PV具有實時顯示陣列絕緣電阻的數字顯示。有兩個SPDT聯系人可用。

　　根據NEC 690.5(A)(1)和NEC 690.35(C)(1)的2014年要求，isoPV也可用于在接地和不接地陣列啟動之前對陣列隔離進行測試。

　　主要特點：isoPV

　　符合NEC 690.35和CEC 64-018(1)(e)對未接地太陽能電池陣列接地故障檢測的要求

　　早期指示隔離系統陣列側的交流和直流接地故障

　　連接到***達1100 VDC的直流電源

　　專為光伏系統設計

　　***立的電壓耦合器提供了單***的***壓柜的靈活性

　　兩個可***立調節的絕緣電阻響應值，200Ω... 100kΩ

　　適用于***達2000μF的系統

　　數字顯示實時顯示讀數

　　易于使用的板載菜單，用于管理設置

　　自動自檢

　　模擬輸出

　　內置測試和復位按鈕

　　用于外部測試和復位的連接

　　鎖定或非鎖定操作，可選

　　兩個SPDT觸點輸出，正常通電或正常斷電操作

　　歷史記憶可存儲多達300個事件

　　與BENDER的遠程通訊系統兼容

　　應用：isoPV

　　隔離(未接地)太陽能電池陣列

　　交流系統，單相和三相

　　純DC和混合AC / DC系統

　　具有***漏電容的系統

　　通過斷路器/互鎖連接的多個未接地系統
