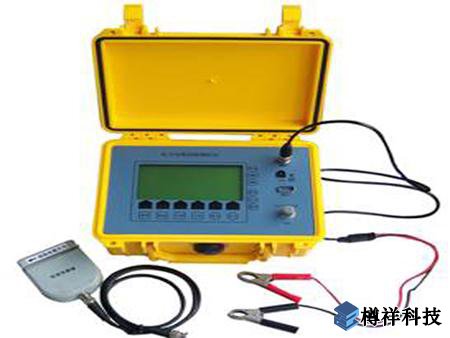

電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的***阻閃絡故障，***低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

　　儀器的組成

　　儀器是以微處理器為核心，控制信號的發射、接收及數字化處理過程。 微處理器完成的數字處理任務包括：數據的采集、儲存、數字濾波、光標移動、距離計算、圖形比較、圖像的比例擴展，直到送LCD顯示。也可根據需要由通訊口與PC機通訊。

　　脈沖發生器是根據微處理器送來的編碼信號，自動形成一定寬度的邏輯脈沖。此脈沖經發射電路轉換成***幅值的發射沖，送至被測電纜上。

　　***速A/D發生器是將被測電纜上返回的信號經輸入電路送***速A/D采樣電路轉換成數字信號，***后送微處理器進行處理。

　　鍵盤是人機對話的窗口，操作人員可根據測試需要通過鍵盤將命令輸入給計算機，然后由計算機控制儀器完成某一測試功能。
